150 м2

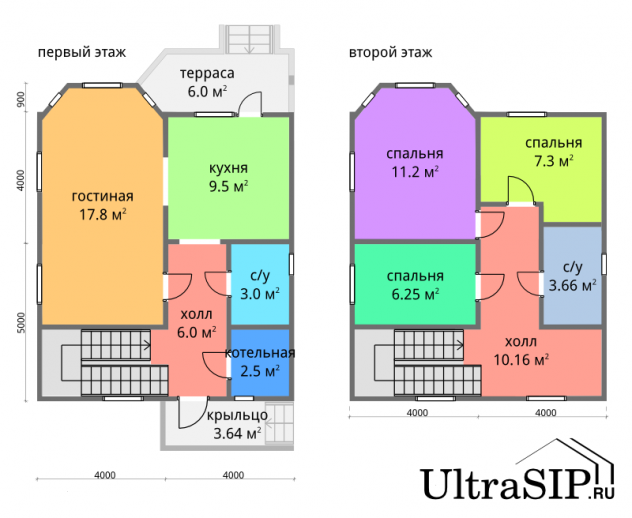

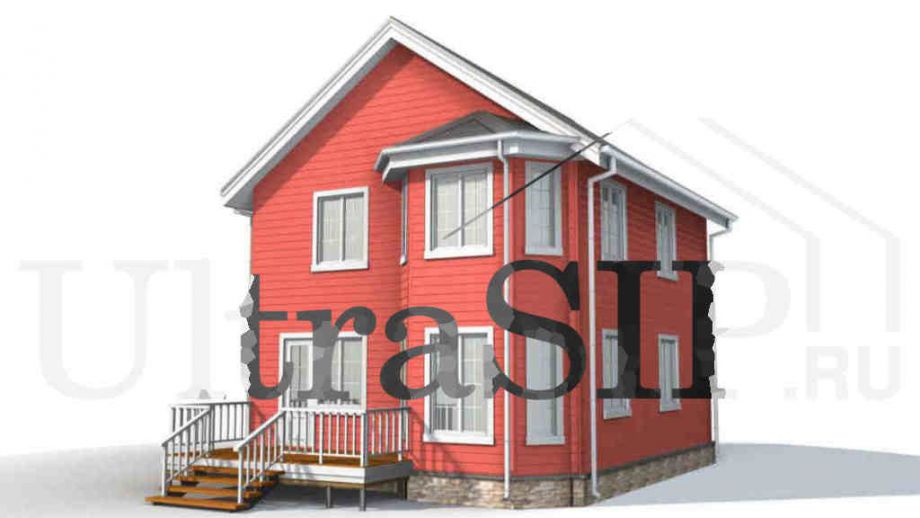

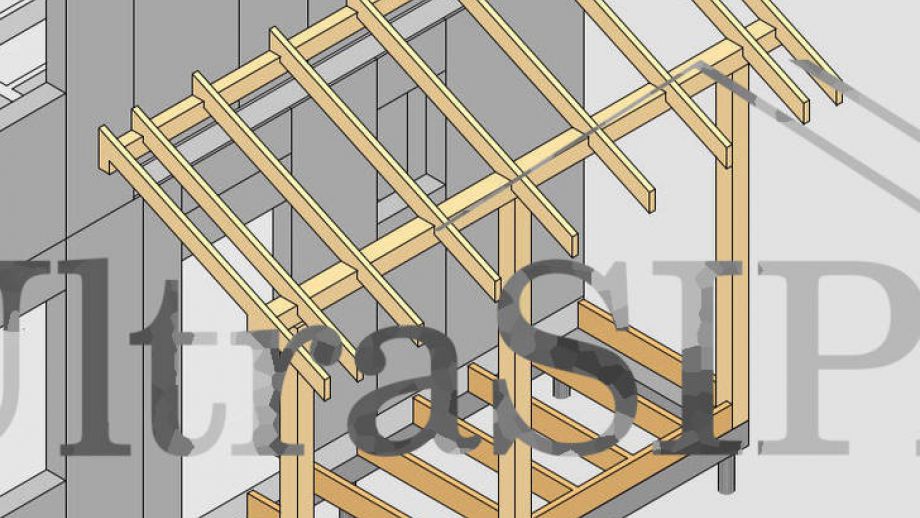

На берегу Ладоги, в курортном местечке Коккорево мы построили дом из SIP-панелей. Панели на нулевое и чердачное перекрытия - толщиной 224мм, стеновые - 174мм (OSB-3 Калевала 12 мм, пенопласт завода "Новопласт" ПСБ -С25Ф высокой реальной плотности - от 16,7 кг/м3, клей ПУР производства BASF, Германия). Площадь построенного дома 149 м², два полноценных этажа высотой 2,5м, холодный чердак. Кровля из металлочерепицы. Две небольших террасы. Грунт на участке - глина. Фундамент из 35 винтовых свай (длина 2.5 м, ⌀108 мм, толщина стенки 4.5 мм).
Внутри сделана межэтажная лестница из обрезков СИП-панелей, недорогая, но прочная и эргономичная.
Снаружи стены обтянуты паропроницаемой мембраной, наружную отделку заказчик планирует сделать на следующее лето.

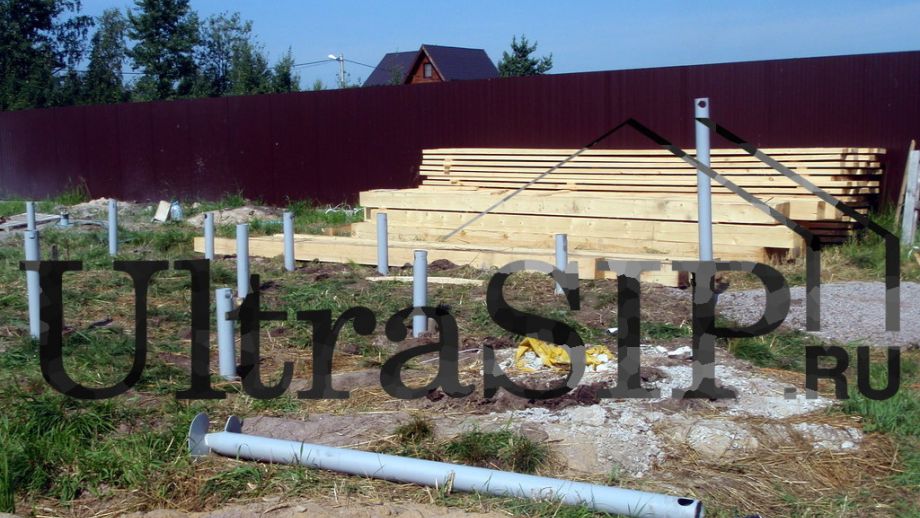

Установлена большая часть винтовых свай. На заднем плане - запас пиломатериала.

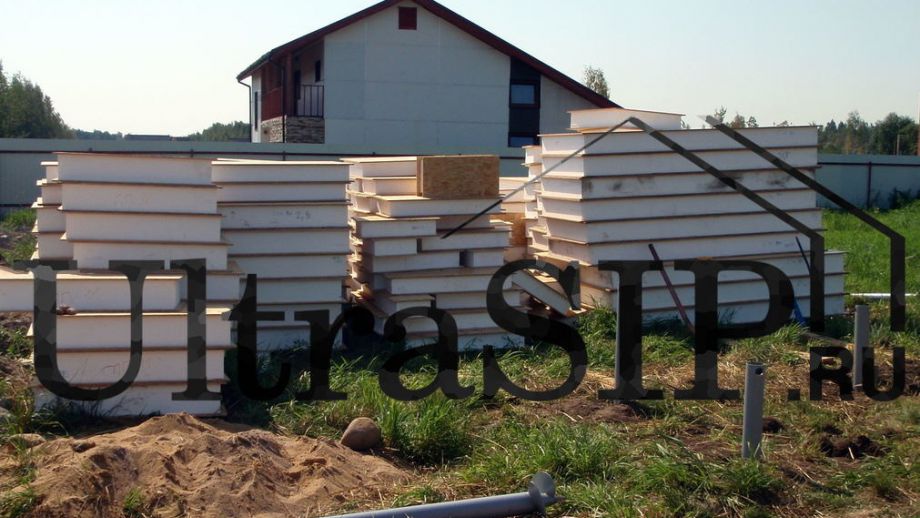

Домокомплект из СИП ждет сборки. На нулевое перекрытие и перекрытие второго этажа идут более толстые панели.

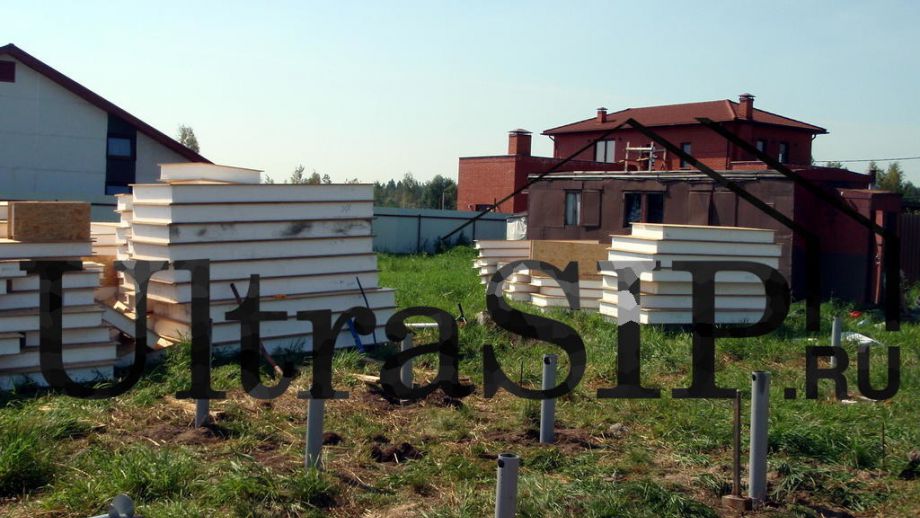

Над землей видны 'хвосты' винтовых свай. Они разной высоты, т.к. заворачивались 'до упора'. Мы закрутим все сваи, а затем обрежем их в уровень, зальем бетоном и приварим оголовки.

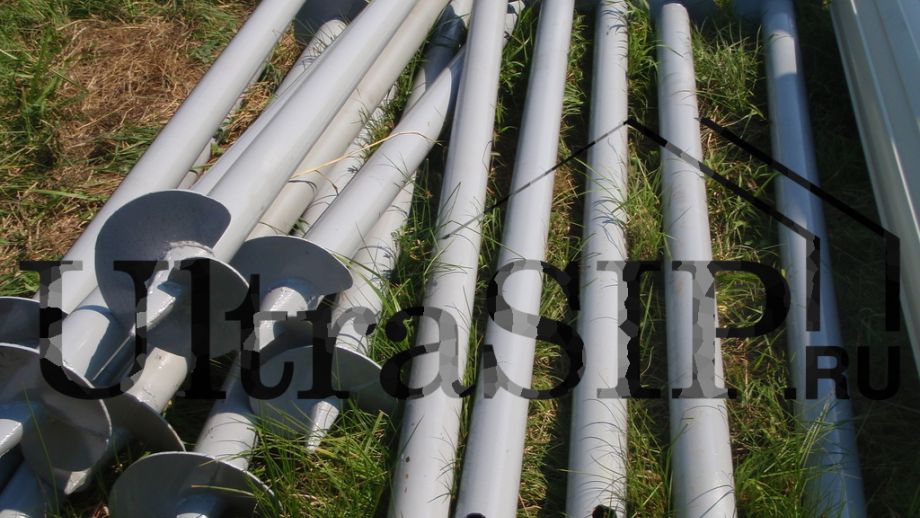

Недорогие, но качественные винтовые сваи. Длина 2.5 м, диаметр 108 мм, толщина стенки 4.5 мм, стойкая порошковая окраска.

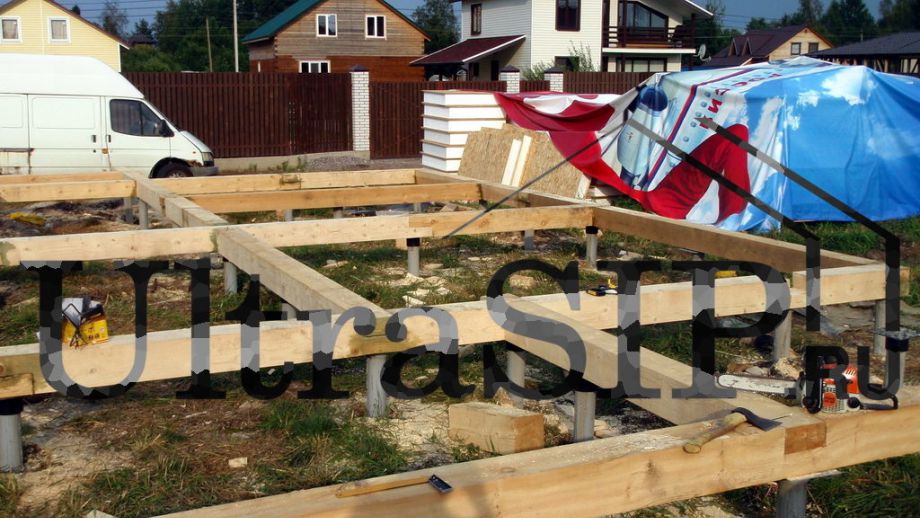

Обвязка фундамента. Сначала при сборке антисептиком (здесь он травянисто-зеленого цвета) обрабатываются примыкающие друг к другу части бруса. Затем собранная обвязка обрабатывается антисептиком целиком - так удобнее.

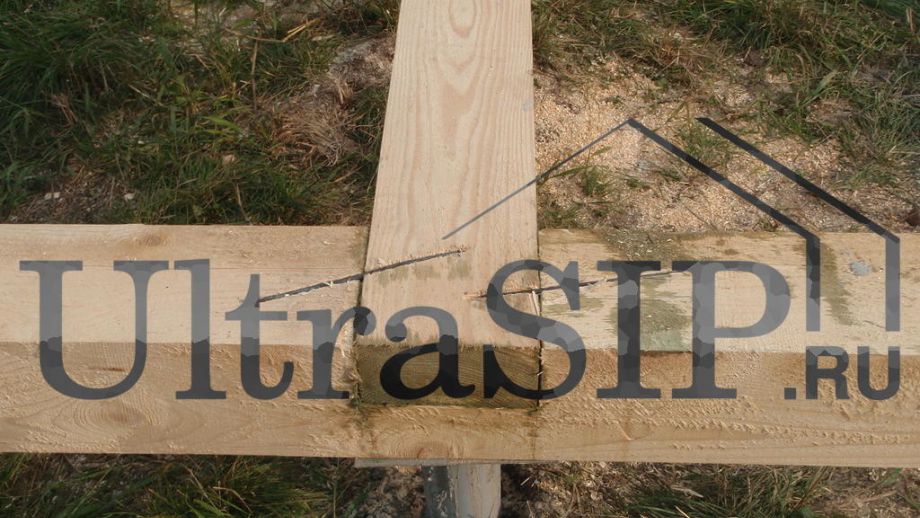

Брус обвязки стянут П-образными скрепами, заглубленными в специальные пропилы.

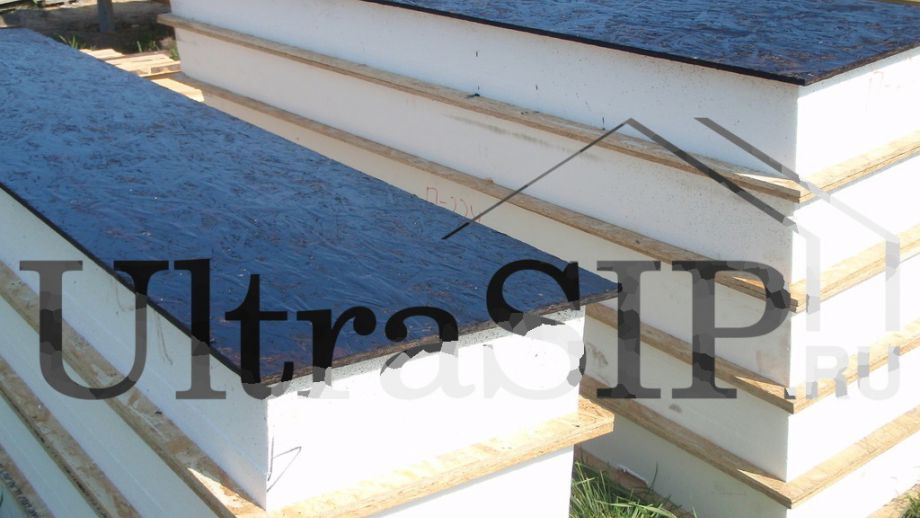

По желанию заказчика поверхность СИП-панелей нулевого перекрытия, обращенную к земле, покрываем битумным составом. В принципе это не нужно, мы делаем это для перестраховки - уж очень влажный воздух здесь, на Ладоге. Почти каждое утро - обильная роса..
СИП-панели нулевого перекрытия, напиленные вдоль. Это сделано для того, чтобы чаще, с шагом в 625 мм, запустить брус в толщу перекрытия. Это придаст конструкции перекрытия из SIP большую жесткость.
Стартовая доска под стены первого этажа. Видны широкие шайбы и головы длинных конструкционных саморезов. Ими стартовая доска через толщу перекрытия из СИП-панелей притянута к обвязке фундамента.
При проектировании все перегородки внутри дома решено сделать каркасными, кроме этой. Несущая перегородка из SIP значительно жестче каркасной, что придаст конструкции дома большую прочность.

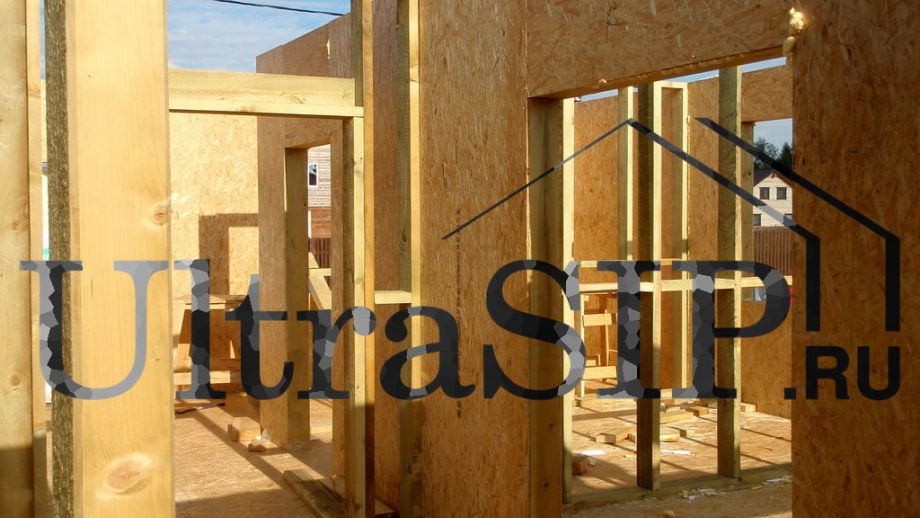

В деревянном строительстве существует важный 'принцип опирания', и в конструкции этих перегородок он также использован. Верхние элементы опираются на нижние. Дополнительные металлические крепежные уголки в таком случае обычно не нужны. (Опытный глаз заметит отсутствие вертикальных стоек над дверным проемом, они добавятся позже.)

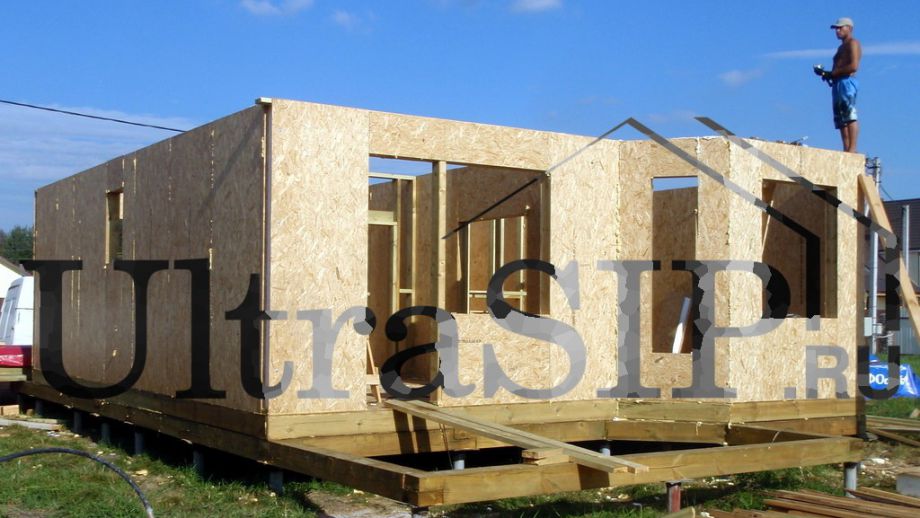

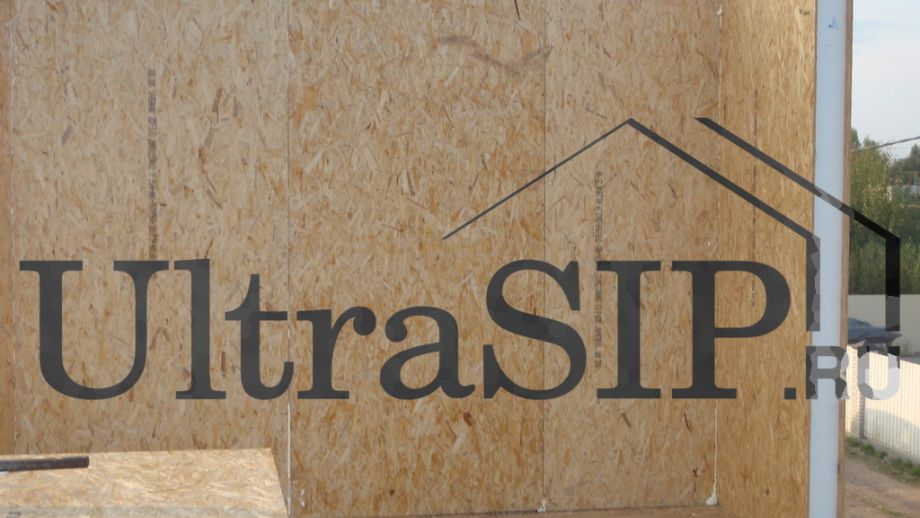

Практически закончены стены первого этажа.

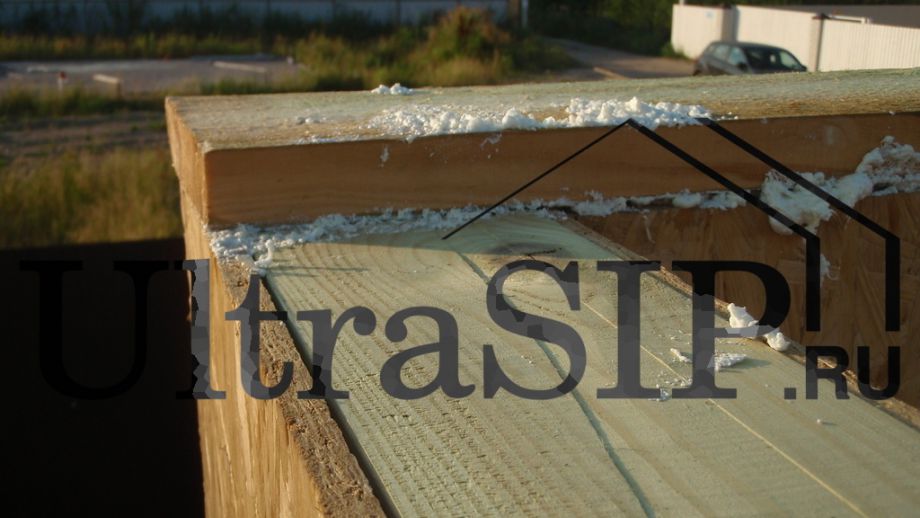

Так называемая 'обвязочная' доска. Предназначена для распределения нагрузки от балок межэтажного перекрытия на торец стеновой СИП-панели. Элемент правильного конструкторского подхода.

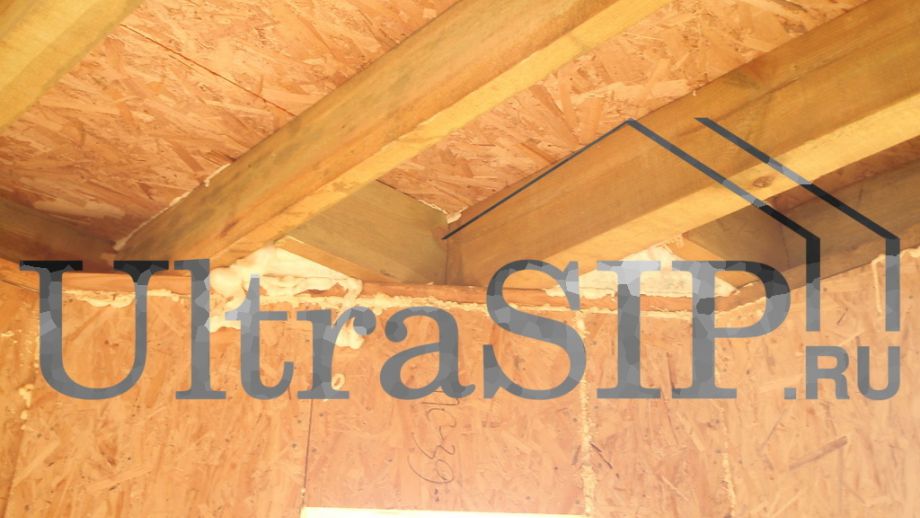

В процессе сборки каркасного межэтажного перекрытия мы обычно сразу утепляем образовавшиеся труднодоступные полости. Для этого отлично подходит пенополиэстирол из обрезков SIP-панелей.
Утепленная часть периметра межэтажного перекрытия. Весь остальной периметр перекрытия будет утепляться позже, во время отделочных работ.

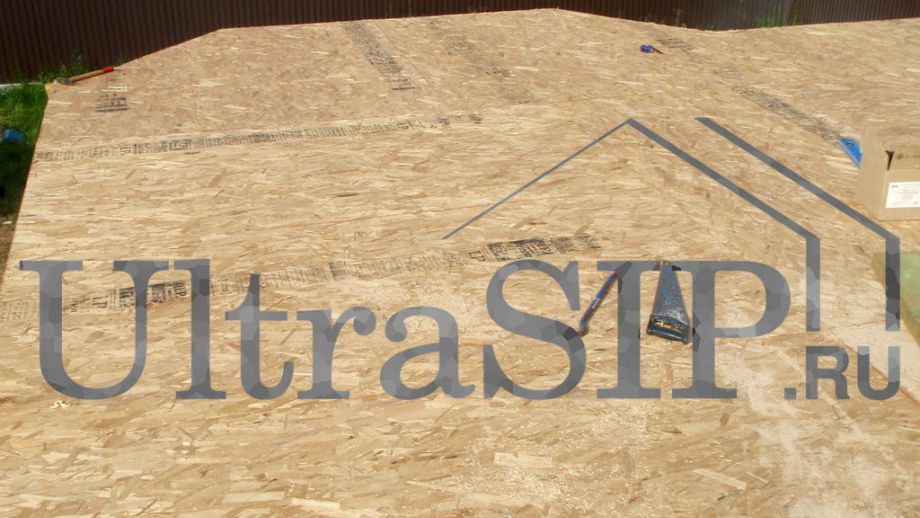

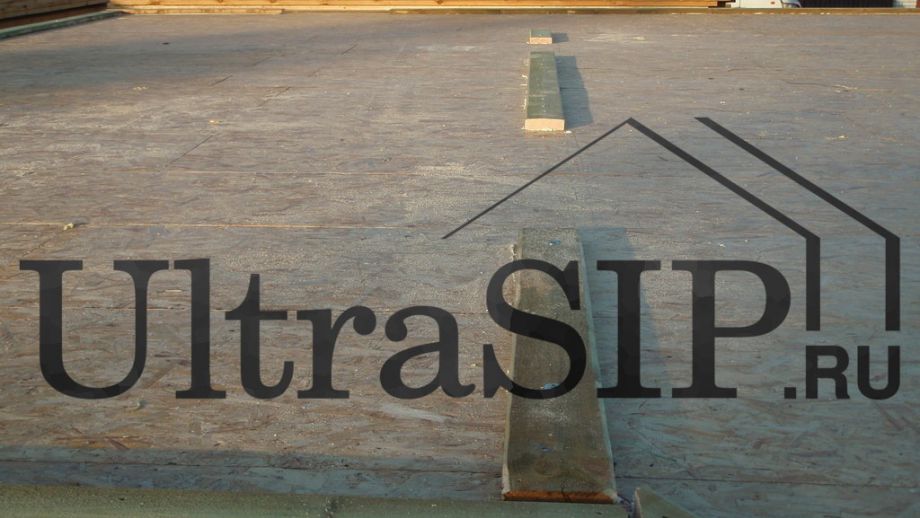

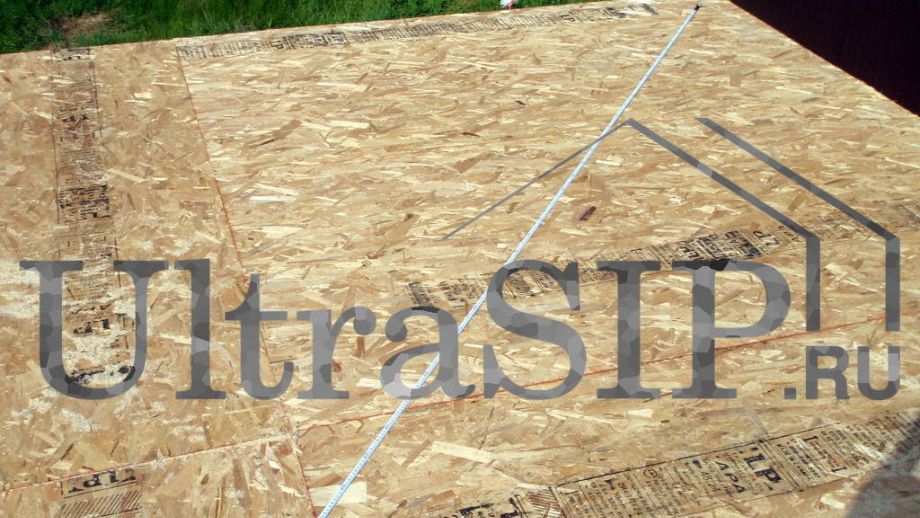

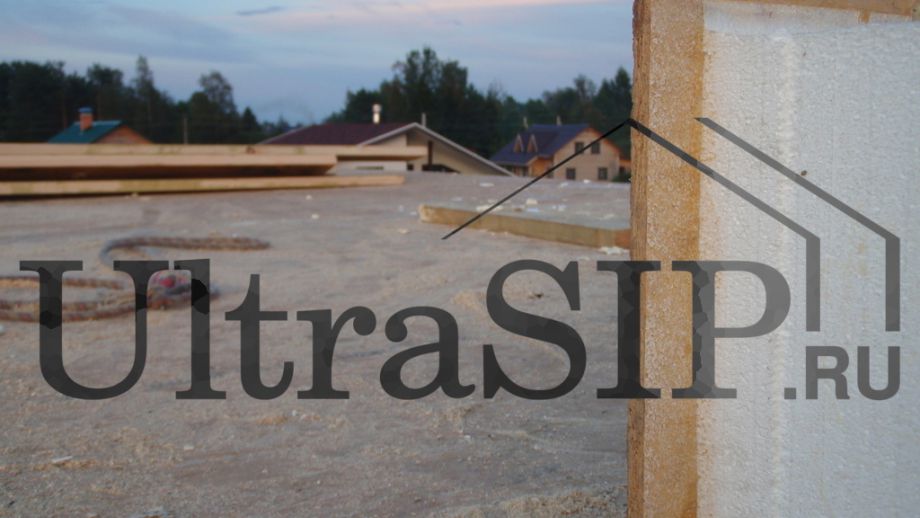

Собрано межэтажное перекрытие, уложены листы OSB черного пола. Делаем разметку под стартовую доску стен второго этажа, проверяем диагонали.
Для черного пола здесь использовано американское OSB марки LP (Louisiana-Pacific). В тот момент LP было чуть дешевле даже отечественного ОСБ 'Калевала', поэтому использовали его. Качество этого ОСБ среднее, его лучше не применять для внешних работ, т.к. оно выстро 'распушивается' при попадании влаги. Но для 'межэтажки' - пойдет.
Фрагментарно утепленные при сборке труднодоступные участки межэтажного перекрытия.

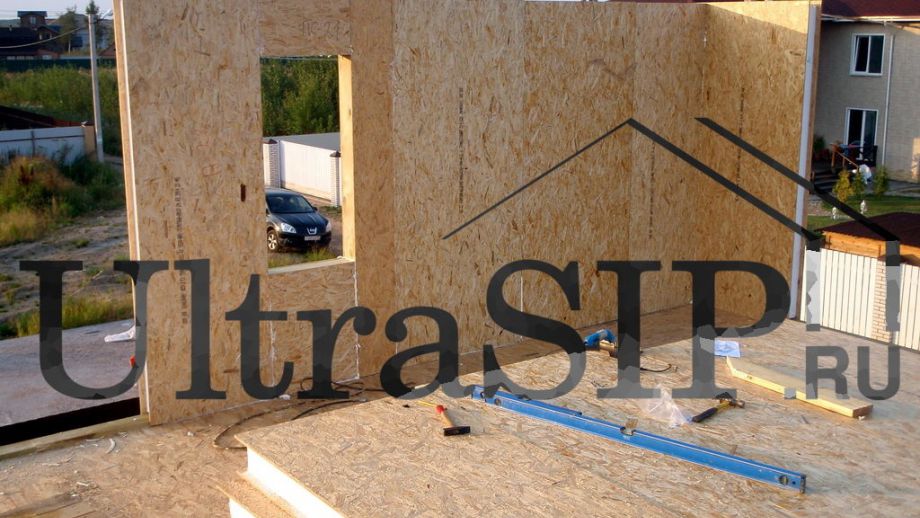

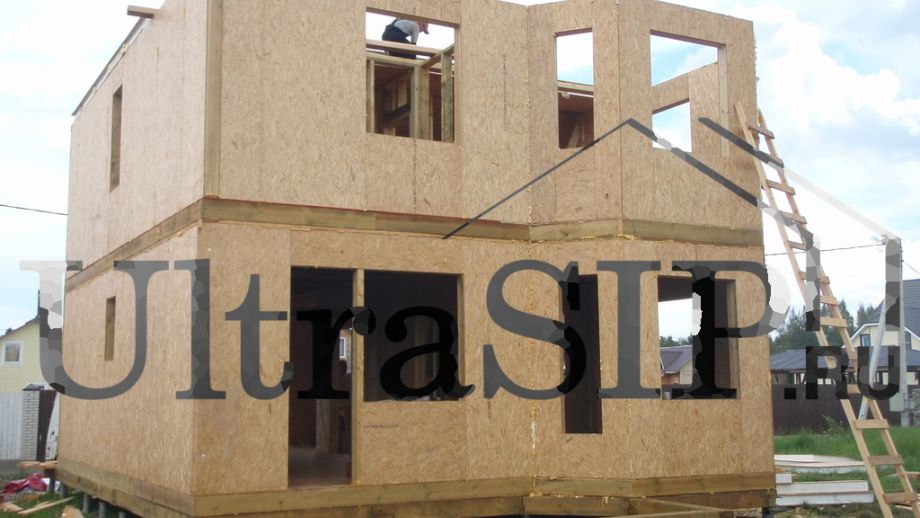

Начинаем собирать стены второго этажа.
Кстати, как оказалось, дом в правой части кадра - тоже из СИП-панелей. Не мы его построили, но хотим похвалить чужую работу. Уже четвертый год здесь круглогодично проживает семья, которая этим домом очень довольна.

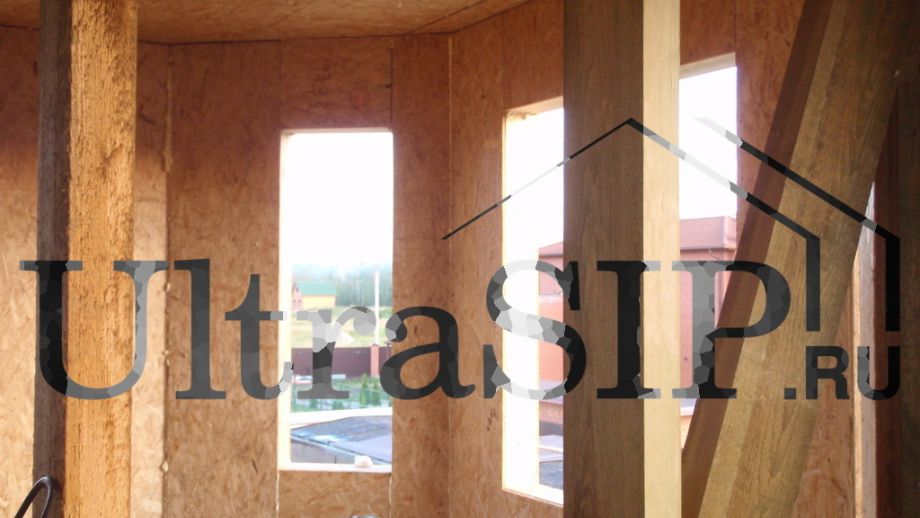

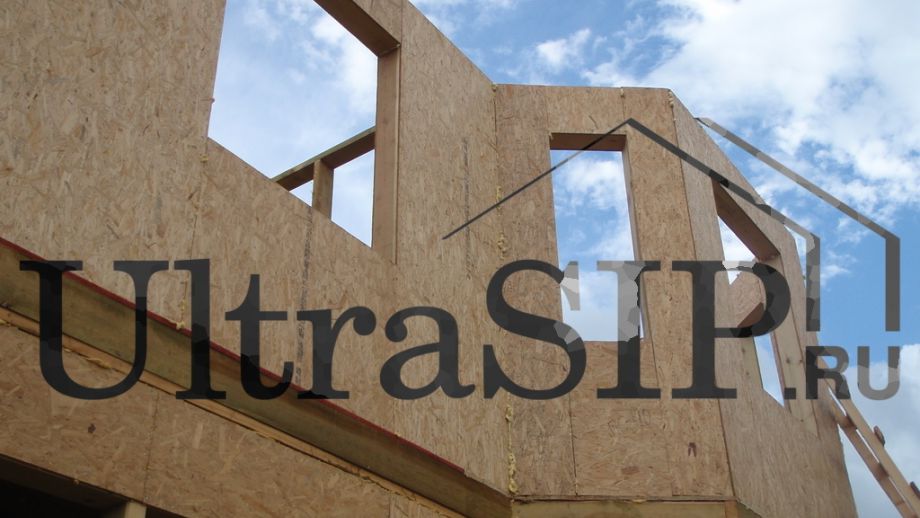

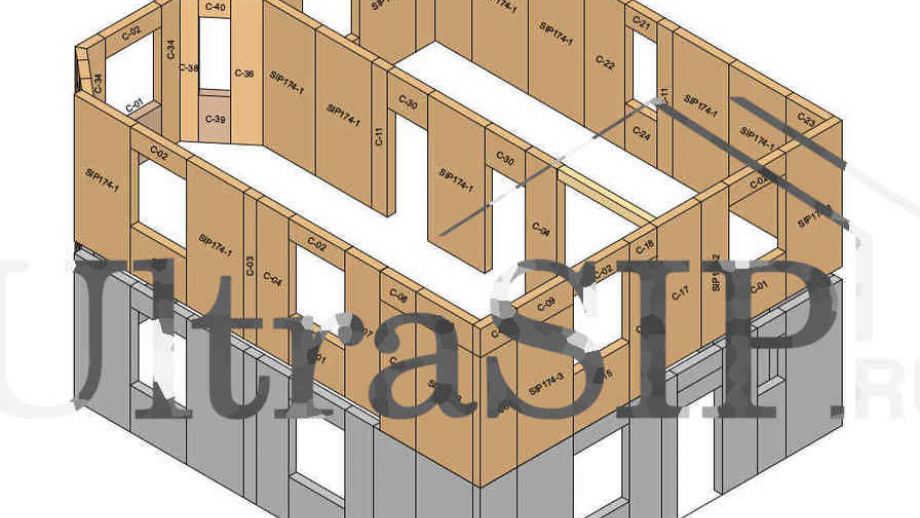

Стены второго этажа. Эркер изрядно добавляет работы, но в то же время делает дом более интересным и привлекательным.
Заканчиваем перегородки второго этажа, собираем верхнее теплое перекрытие из СИП-панелей толщиной 224 мм. Слева - северо-западная стена дома. в ней только необходимый минимум площади остекления. Максимум окон - на юг.
Последняя панель чердачного перекрытия - и приступаем к стропильной системе.

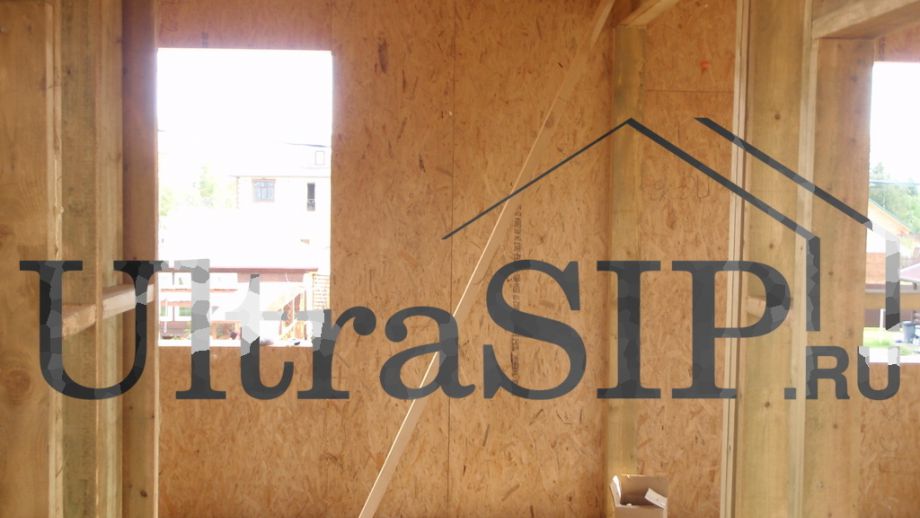

В правой части перегородки - 'укосина', она же 'диагональная ветровая связь'. На поперечном элементе перегородки лежит шуруповерт - кое-где приходится закручивать саморезы, хотя в основном для сборки мы используем пневмомолотки и ершеные гвозди.

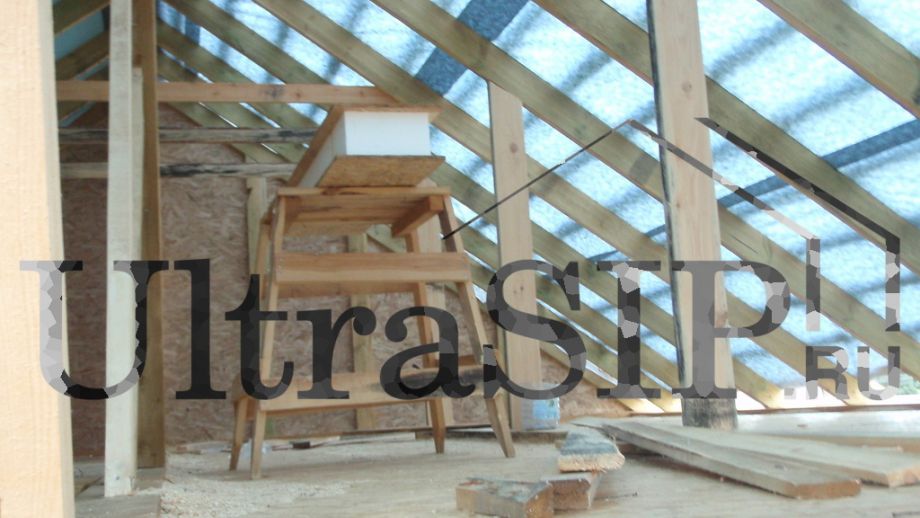

Временная вспомогательная конструкция для подъема потолочного перекрытия, в народе - 'медведь'. Используется для запенивания стыка между СИП-панелями стен и перекрытия.

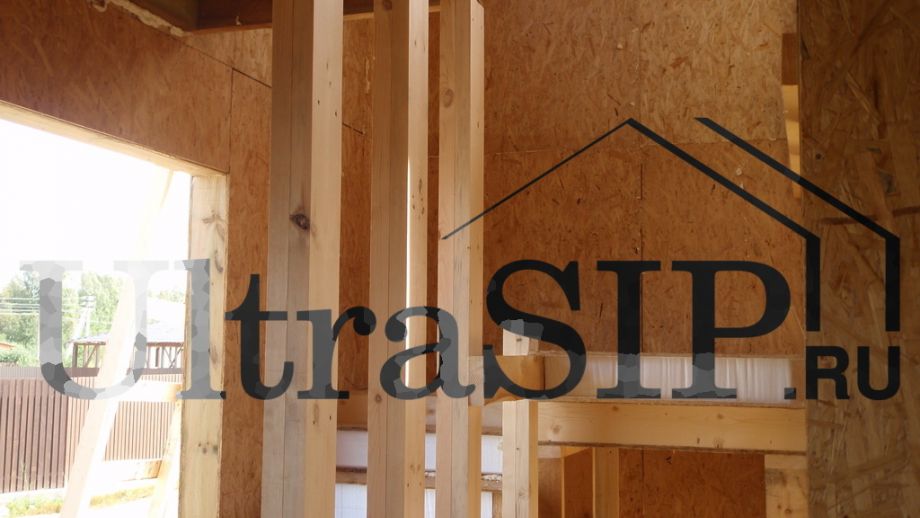

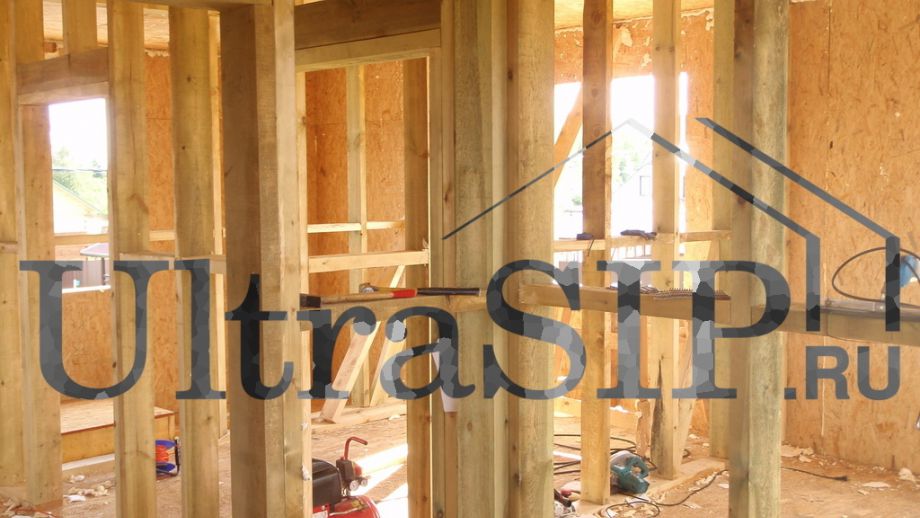

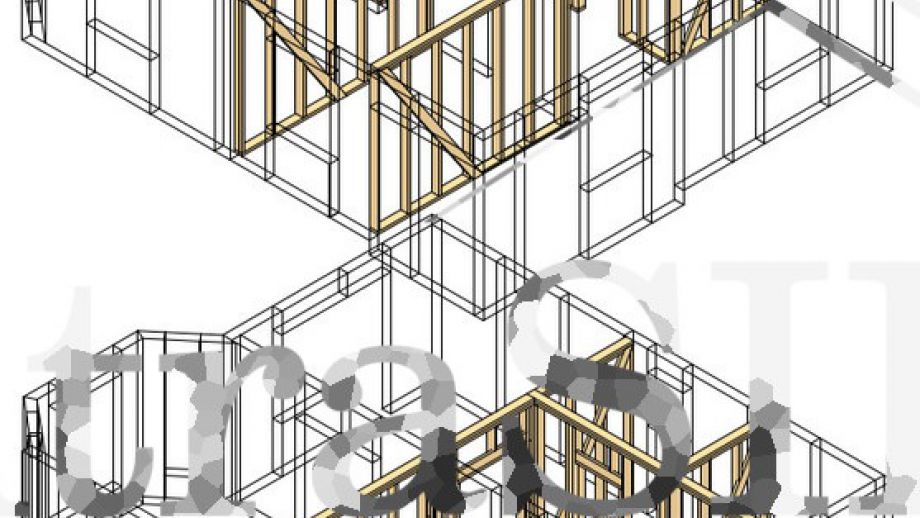

Каркасные перегородки второго этажа. Все по науке - принцип опирания, поперечные связи, укосины. Шаг стоек 60 см, под обшивку гипсокартоном.
Недорогая, надежная и удобная лестница из СИП-панелей. Начинаем собирать второй пролет.

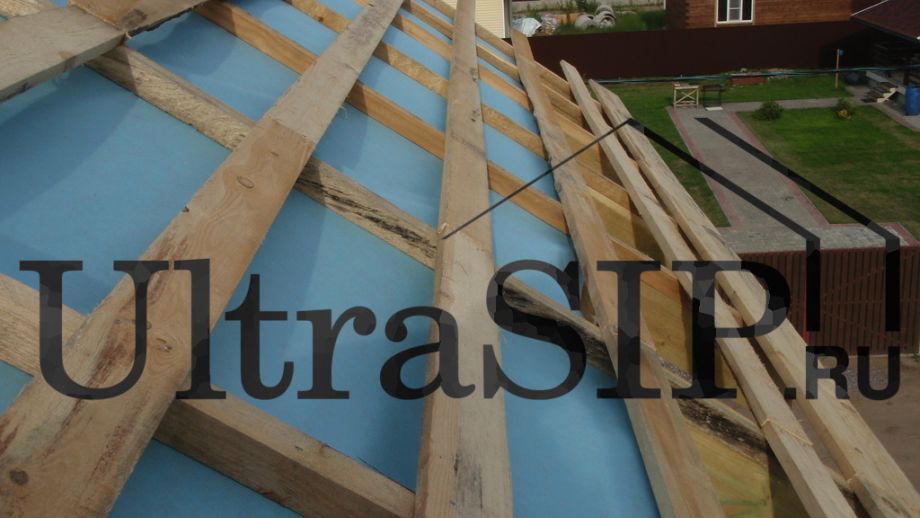

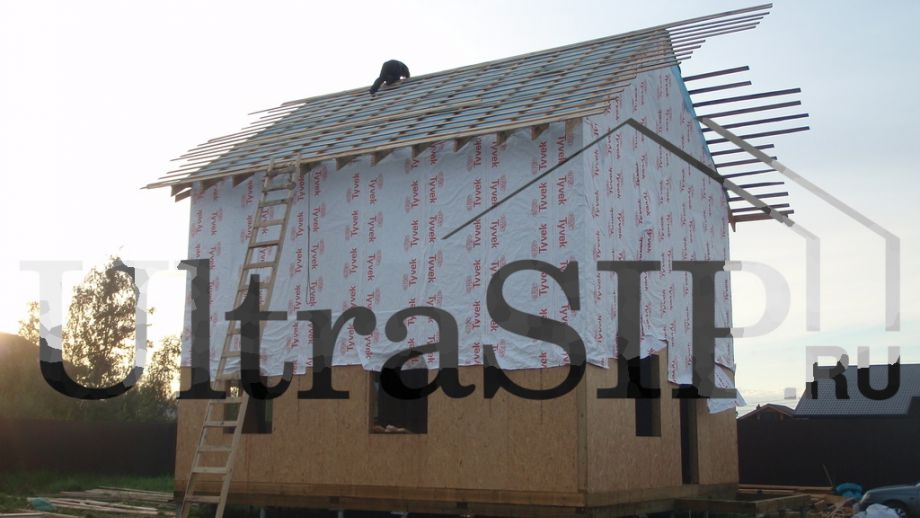

Стропильная система укрыта специальной мембраной, поверх нее - обрешетка и контр-обрешетка.

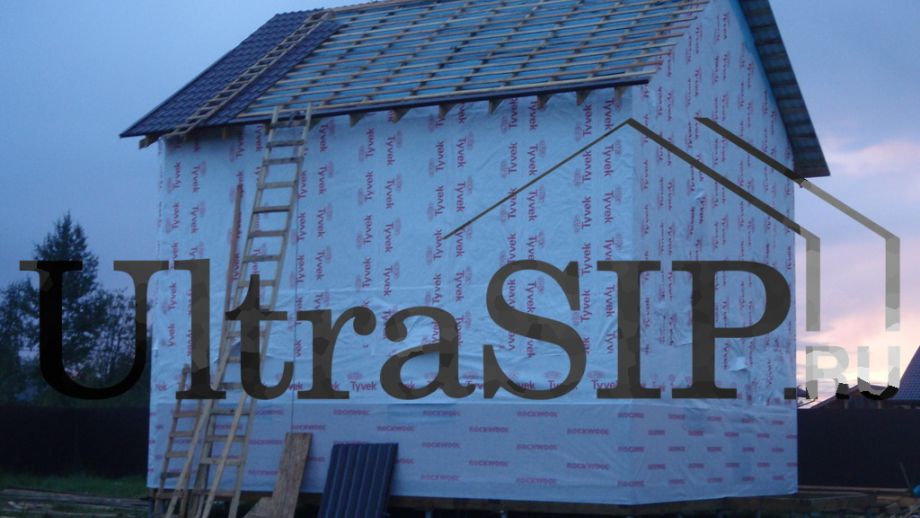

Стены частично уже защищены 'модной' (и недешевой) мембраной 'Тайвек'. Вешать ее по вертикали не очень-то правильно, но в данном случае - значительно технологичнее.

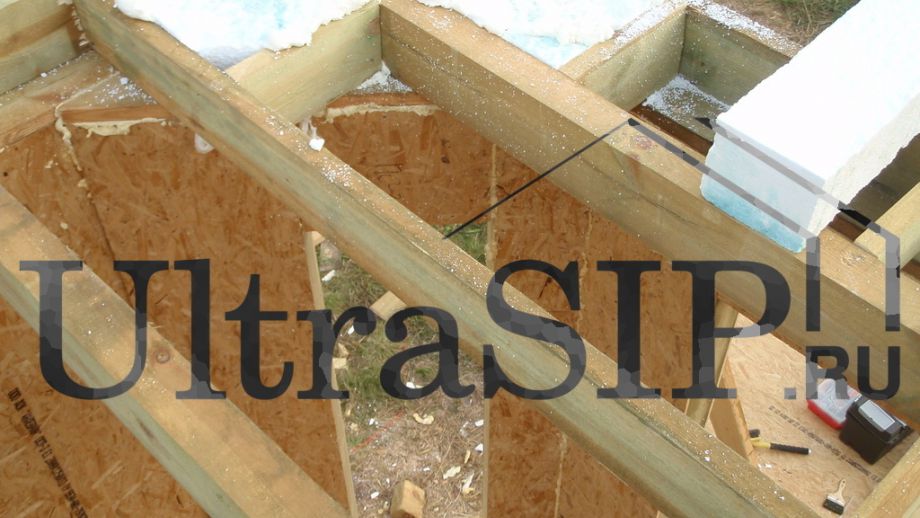

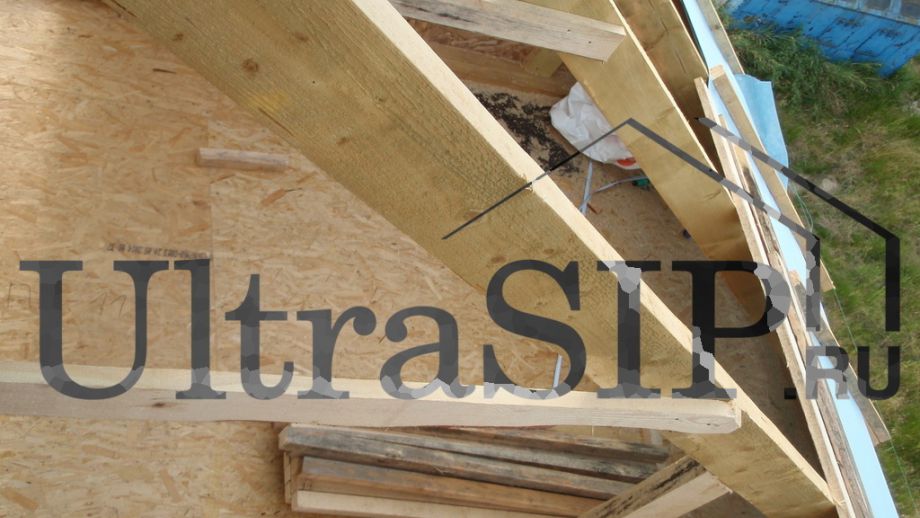

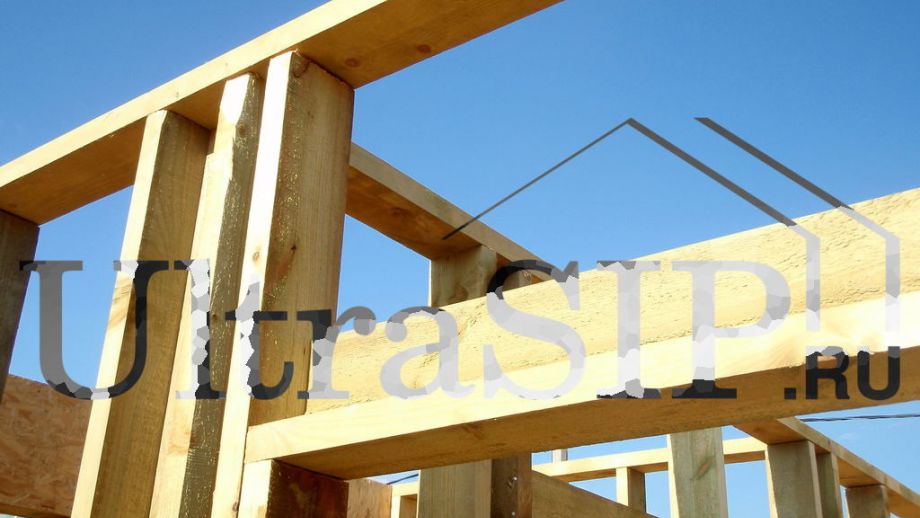

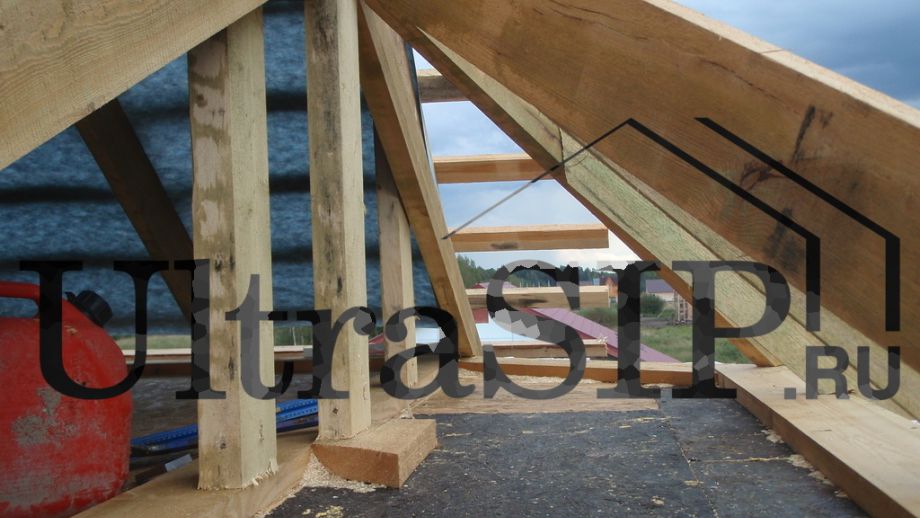

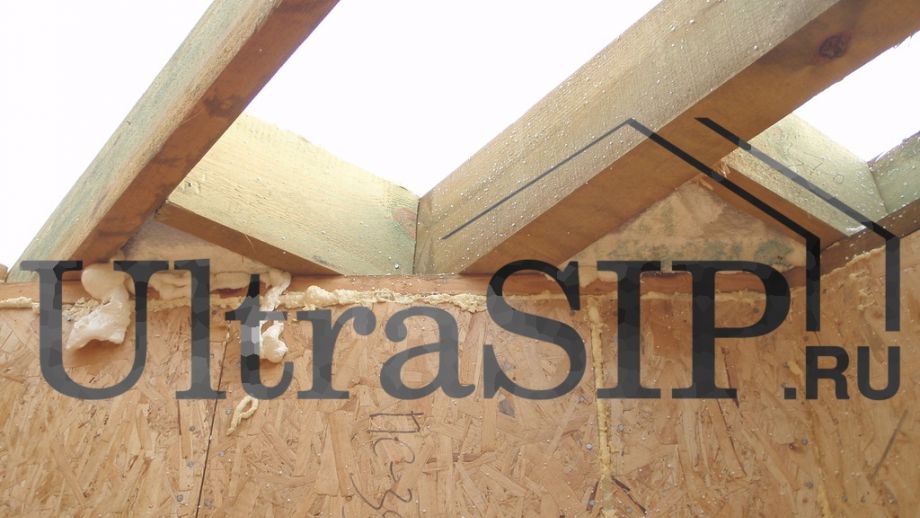

Стропила связываем поперечными ригелями и через одно опираем на вертикальные стойки.

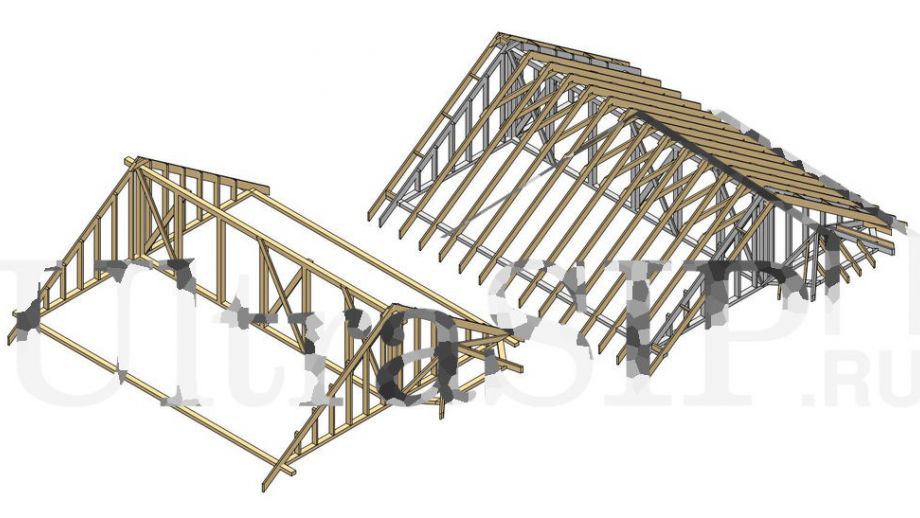

Будущему владельцу этого дома организация объема чердака была не слишком важна - достаточно места в доме. Если вы планируете в своем доме подобный 'холодный' чердак, но хотите сделать его более удобным, имеет смысл уточнить этот момент при проектировании. Пойдя на чуть большие затраты, в конструкции стропильной системы можно избавиться от центральных стоек, что позволит значительно более эффективно использовать пространство чердака.
Часть чердака над эркером. При сборке нулевого перекрытия мы чуть-чуть ошиблись и покрыли битумным праймером несколько лишних СИП-панелей.

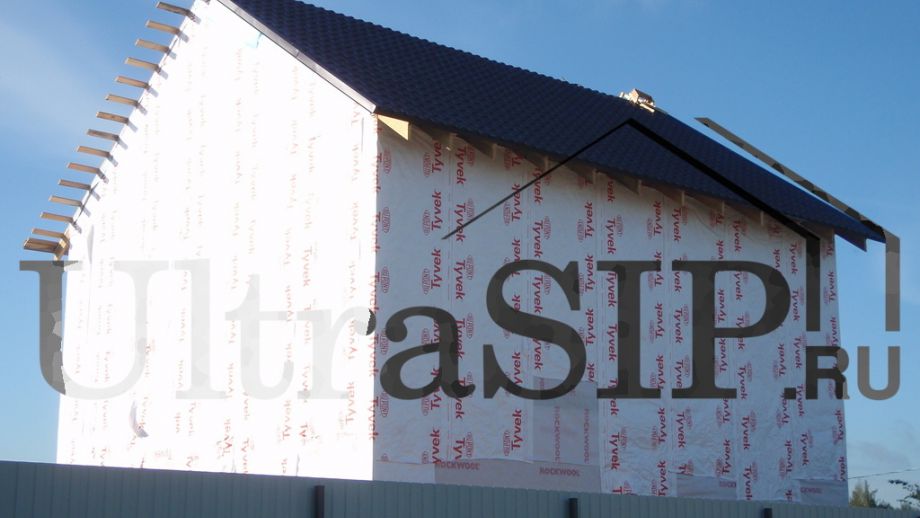

Стены защищены паропроницаемой мембраной. Разные ее марки, как видите, сочетаются))
Идет монтаж металлочерепицы.

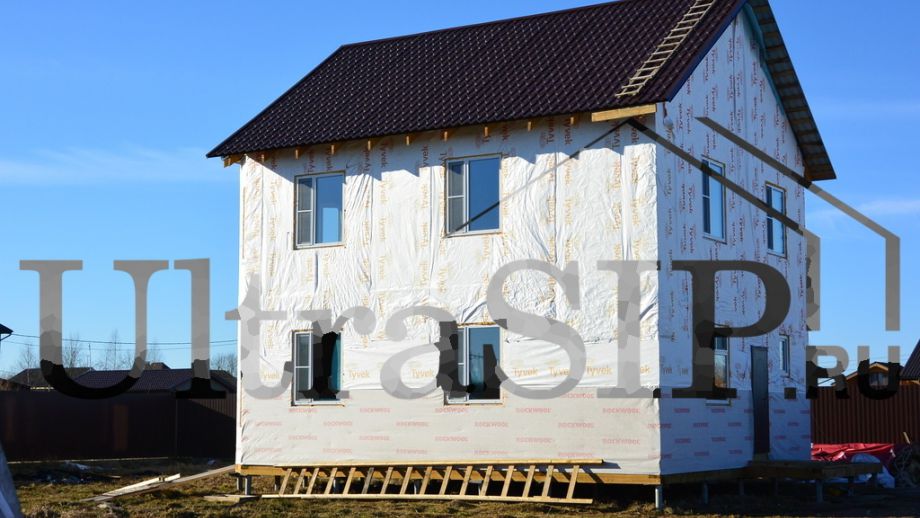

Дом простоял в таком виде, без фасада, два года. ОСБ под мембраной - как новое.
