135 м2
Дом из SIP-панелей в типично американском стиле построен нами по индивидуальному проекту. Дом двухэтажный, для круглогодичного проживания, площадью 135 м². Фундамент на винтовых сваях.
Метровый перепад высот на участке потребовал усиления фундамента,и мы обвязали сваи швеллером и укосинами. В наиболее высокой части подпольного пространства предусмотрен объем для хранения.

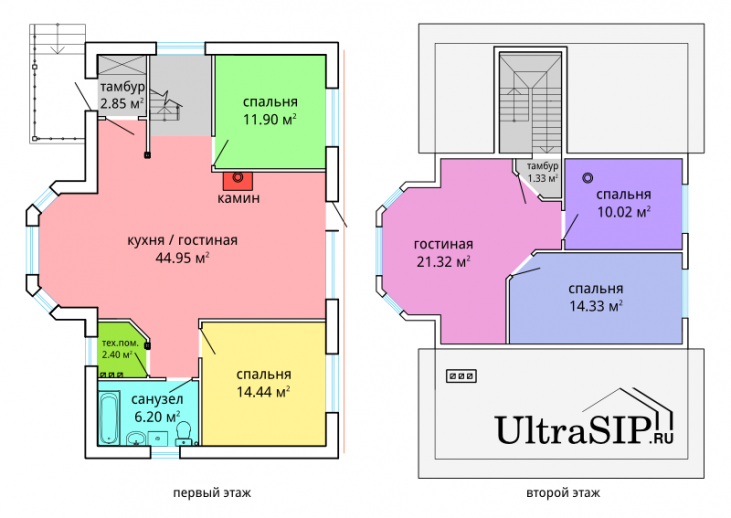

Высота стен первого этажа 2.8 м, площадь 84 м². "Изюминка " дома - разная площадь первого и полноценного второго этажа с высотой стен 2.5 м и площадью 48 м².
Хорошо заметен перепад высот под будущим домом. Максимальная высота свай над грунтом более метра, отсюда необходимость устроить жесткие связи между сваями. Выполнены поперечная и крест-накрест обвязка свай профильной трубой, а также верхняя обвязка швеллером 160 мм.
На горизонтальной обвязке из швеллера собрана обвязка из деревянного бруса. По расчету нагрузок проектировщик получил минимальное сечение бруса обвязки 150х200 мм, но по результату общения с заказчиком мы заложили 200х200. Разница между 150х200 и 200х200 на таком объеме - пол-кубометра пиломатериала.
Собран первый угол стен, самый ответственный. Стены из СИП-панелей толщиной 174 мм, толщина ОСБ 12 мм.
В стыках элементов теплового контура везде выступает монтажная пена - один из показателей качественной сборки. Здесь используем пену Illbruck - на текущий момент это наша любимая марка.
Близки к завершению стены первого этажа. Обратите внимание на усиленные стойки в широком окне будущей гостиной.
Импровизированное крылечко. На заднем плане видна еще одна стройка - дом из бруса на соседнем участке. Через год, когда пройдет основная усадка, там можно будет начать отделку. А в нашем доме уже давно будут жить его хозяева...
Здесь часть перегородок первого этажа выполнено из SIP-панелей. На прежнем плане - сплоченная балка, усиливающая нагрузку над широким дверным проемом.
Усилен сплоченной балкой и пролет над окном и дверью.
Мы выбрали момент и заменили совсем уж жалобное импровизированное крылечко вот такой временной лесенкой.
Смотрим на будущий дом со двора. Этот фасад обращен на юг, здесь будет основная площадь остекления.
На верхний край стен и перегородок мы положили верхнюю торцевую и обвязочную доски, и начинаем собирать межэтажное перекрытие.
Межэтажное перекрытие над гостиной будет выполнено по каркасной технологии. В середине заложена вот эта балка из LVL. На самом деле здесь пакет из двух заводских балок, собранных в одну прямо на объекте с помощью специального клея и винтовых шпилек.
Это заготовленные на перекрытие балки. Обратите внимание на то, что они разного сечения. Большой угольник облегчает разметку и проверку углов, а без кувалды не обойтись при тонкой подгонке деталей.
Особенность этого перекрытия - оно частично образует тепловой контур над одноэтажными крыльями дома, и на этих участках выполнено из СИП. Над центральной, двухэтажной частью дома, оно выполняется по каркасной технологии.
Местами для усиления соединений нам придется использовать стальные перфорированные крепежные элементы. Это специальные ершеные гвозди для их крепления.
Энергоэффективный дом из СИП-панелей в Кемпелево
Для сборки домов из СИП мы используем только пиломатериал камерной сушки. При приемке на объекте влажность такой древесины должна колебаться в пределах 12-16%.
Небольшое помещение с наклонной мансардной крышей в будущем образует объём для межэтажной лестницы.
Небольшое помещение с наклонной мансардной крышей в будущем образует объём для межэтажной лестницы.
При сборке конструкций из СИП-панелей мы забиваем гвозди с шагом 120-200 мм. По окончании сборки не лишне бывает просмотреть все стыки повторно - иногда обнаруживаются пропуски, легко, впрочем, устранимые.
Южный фасад. Стены из СИП снаружи обтянуты ветровлагозащитой. Мусор с участка собран и приготовлен к вывозу.
Северный фасад. Здесь прекрасный вид из окон, а на втором этаже будет еще и балкон. Под нулевым перекрытием уложены остатки пиломатериала. Дом сдан заказчику, а нас ждет следующий объект.
Западный фасад. Закончена укладка металлочерепицы.
Вид снизу на черновой потолок гостиной. На полу сложена металлочерепица.
В чердачное перекрытие над вторым этажом установлен готовый люк со складной лестницей
Установлены окна и входные двери, но здесь это делали не мы, а специально обученные люди.
А вот это наша работа - очередная межэтажная лестница из обрезков СИП-панелей. Чтобы вписаться в ограниченное пространство, отведенное проектом, здесь пришлось сделать площадку между пролетами из двух половин на разном уровне. Лестница получилась компактная, но достаточно удобная.
Так лестница выглядит со второго этажа.
Южный фасад дома, вид со двора. В таком виде сдаем дом заказчику.
Энергоэффективный дом из СИП-панелей в Кемпелево
Вид с юго-запада, здесь будет терраса. Заказчики будут строить ее самостоятельно.
Вид с севера, со стороны дороги.
Западный фасад дома
В доме чистота. В таком виде сдаем дом заказчикам.

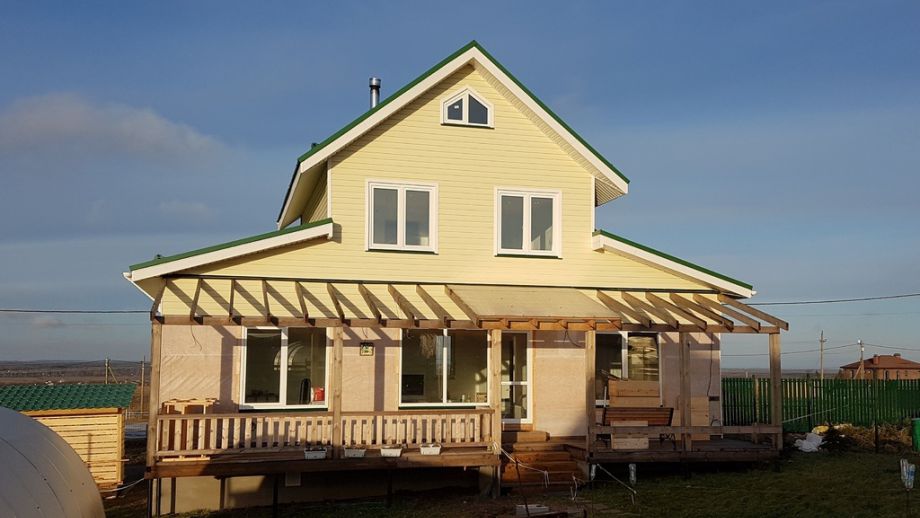

Южный фасад дома
Северный фасад дома
