186 м2

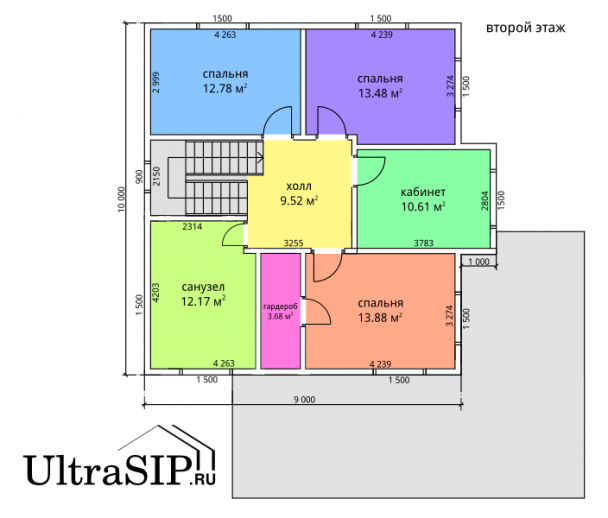

Семейная пара приехала посмотреть построенный нами по проекту Оптимум дом, и захотела точно такой же. Изменения, по согласованию с заказчиком, мы внесли в процессе стройки только в планировку второго этажа.
Этот дом будем строить на фундаменте типа 'плита'. Идет подготовка к ее заливке. Заливаем не мы - подрядчика нашел сам заказчик.
Плита залита. Не все получилось идеально. На фото четко виден загиб ростверка, которого быть не должно. Но мы с этим справимся.
Проверяем разброс уровня фундамента. В сумерках с лазерным построителем плоскостей работать проще - четче видно метку.
Принимаем пиломатериал, проверяем влажность древесины. На выходе из сушильной камеры она должна составлять 12-14%.
В плиту заклеены анкера, на них установлена стартовая доска, и уже установлена половина стен первого этажа. Работы длятся полный световой день и еще чуть-чуть. Наша задача - максимально быстро завести 'коробку' под крышу, чтобы внутренности дома не мочили дожди. Наступает осень, дожди могут зарядить в любой момент...
Стены и каркасные перегородки первого этажа практически закончены, а в районе лестничного пролета стена вышла на уровень второго этажа. Завтра начинаем сборку каркасного межэтажного перекрытия.
В этом месте будет располагаться межэтажная лестница, поэтому межэтажное перекрытие здесь отсутствует. Раньше мы смонтировали бы стену первого этажа, поставили бы сверху доски на толщину перекрытия, и начали бы ставить стену второго этажа. Но с тех пор мы многому научились. Здесь, ради повышения прочности конструкции, стена собирается сразу на высоту двух этажей, на непрерывных вертикальных шпонках.
Мы строим этот дом из цельных панелей, не из готового домокомплекта. Мусор, образующийся при резке панелей, сразу упаковываем в мешки, чтобы он не разлетался по участку.
Проект дома, расположение и размеры оконных проемов оптимизированы под СИП-технологию, поэтому обрезков панелей здесь немного, они все в этом штабеле на переднем плане.
Межэтажное перекрытие собираем на балках 100х200 мм, с шагом 300 мм. Сверху укладываем OSB толщиной 22 мм. Результат - 'батут', характерный для каркасных перекрытий, здесь практически отсутствует. Периметр перекрытия по просьбе заказчика сразу утепляем материалом 'Техноплекс', заполняя стыки и зазоры монтажной пеной.
Перекрытие практически закончено. Мы будем доделывать его позже, а завтра начнем установку СИП-панелей второго этажа.
Стены второго этажа собраны из СИП-панелей толщиной 174 мм (150 мм пенополистирола и два слоя ОСБ по 12 мм). Чердачное перекрытие имеет смысл сделать более толстым; наш традиционный вариант - из СИП-панелей, толщиной 224 мм.
Слева - пневматический гвоздезабивной пистолет. Справа - конструкционные саморезы; на этом доме мы использовали разные марки таких саморезов, и между ними проявились довольно существенные различия.
Вид снизу на межэтажное перекрытие. В эркере оно опирается на балку из сплоченной доски.
Каркасные перегородки первого этажа, с поперечными связями и ветровыми раскосами. Шаг стоек 600 мм, под отделку гипсокартоном. На плиту фундамента под будущий теплый пол насыпан слой песка.
Закат, вид сзади, северная стена дома. Стены из СИП обтянуты снаружи ветровлагозащитной мембраной (в данном случае - Rockwool). Заканчивается укладка металлочерепицы.
Первый этаж. Отсыпанное песком основание пола выложено плитами утеплителя. Уже ждут установки окна.
Первый этаж, будущая гостиная, но пока - склад стройматериалов.
Стропильная система крыши. По сравнению с домом в Красном селе здесь изменена несущая конструкция, что должно повысить удобство использования чердака для хранения. Также, люк на чердак прорезан не в коридоре, а в одной из комнат второго этажа.
Собираем лестницу из СИП-панелей. Дешево, быстро, практично!

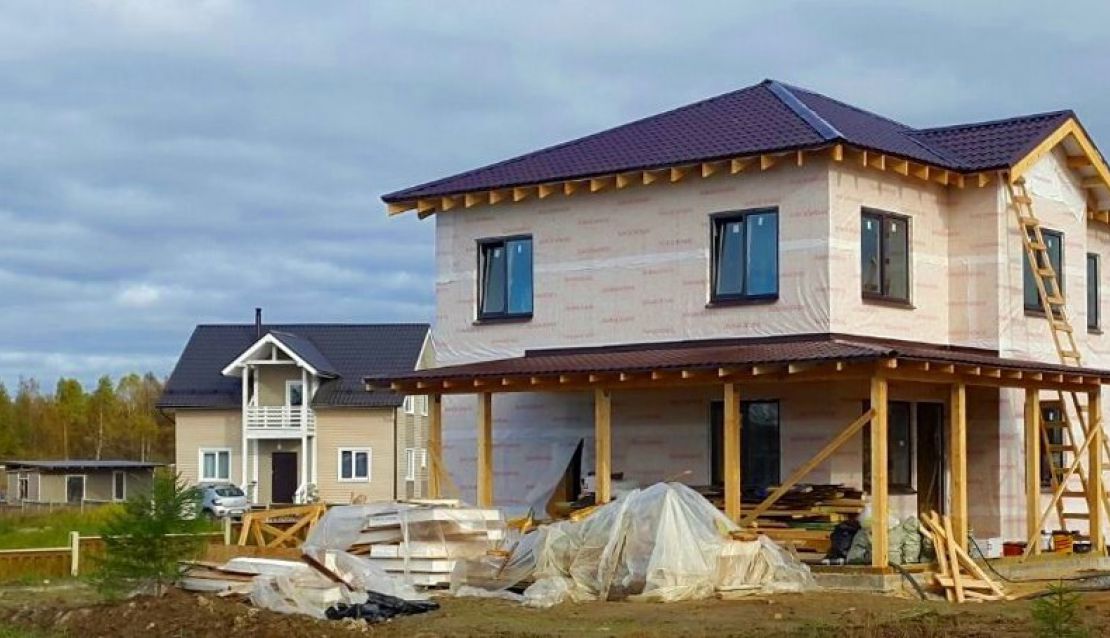

Вид с северо-востока. Завершаем кровлю, готовим дом к сдаче заказчику.
Конструктив
- проект "Оптимум" по мотивам "Обители Ангелов" архитектора Шильникова;

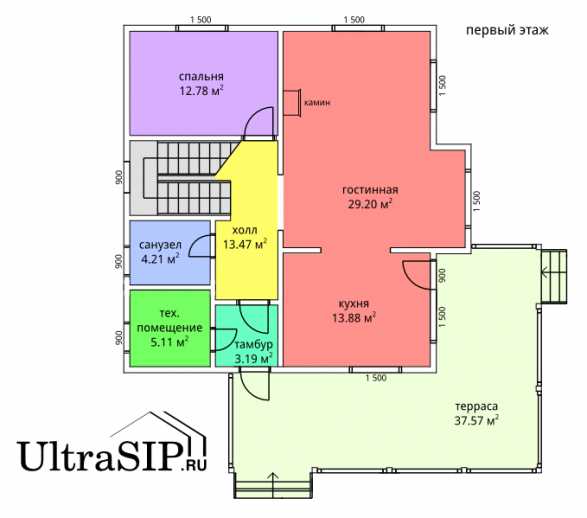

- общая площадь дома 186 м² + терраса 38 м², два полных этажа высотой по 2.8 м, холодный чердак, кровля - металлочерепица;
- фундамент - плита с ростверком, предусмотрено ее утепление и устройство водяного теплого пола;
- тепловой контур - СИП-панели чердачного перекрытия - 224 мм, стены - 174 мм; производитель ОСП - завод ДОК Калевала, пенопласт в панелях применен марки ПСБ-С-25Ф высокой реальной плотности - 17 кг/м3, клей ПУР BASF;
- межэтажное перекрытие - по каркасной технологии (по балкам 200х100), черновой пол - ОСБ 22мм;
- комбинированные (СИП 174мм + каркас) внутренние перегородки
